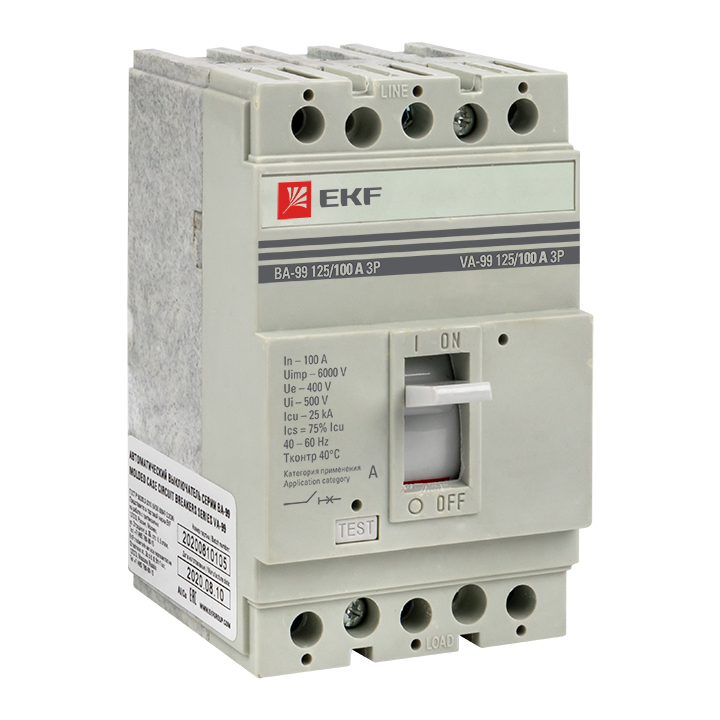

Выключатель автоматический BA-99 125/100A 3P 25kA EKF

Выключатель ВА-99 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя.
_x000D_
_x000D_ Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
_x000D_ ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем «ВКЛ».
_x000D_
_x000D_ Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления приводится в движение изолирующая рейка, на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброса» и механизма управления. «Сброс» механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий.
_x000D_
_x000D_ Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов входящих в комплект поставки. Допускается подключение питающих шин снизу. Провода или шины к потребителю подключают на нижние зажимы.

Характеристики

Номинальное напряжение, В	400
Номинальный (макс.) ток, А	100
Производитель	EKF
Габариты, мм	135х90х120
Способ монтажа	Монтажная плата
Диапазон рабочих температур	от -40 до +55
Электромагнитный расцепитель	Электромагнитный,тепловой
Количество силовых полюсов	3.0
Климатическое исполнение	УХЛ3
Степень защиты	IP30
Масса, кг	1.117
Тип изделия	Выключатель автоматический в литом корпусе
Род тока	Переменный (AC)
Предельная отключающая способность, кA	25.0
Напряжение, В	380
Номинальная отключающая способность, кA (AC) (IEC/EN 60898)	17.5
Исполнение	Стационарное
Частота, Гц	50.0
Способ подключения	Винтовое
